 量子点显示：量子点（QD）显示器是使用荧光半导体纳米晶体（也称为量子点）作为面板架构的一部分来产生单色光以提供可调原色并提高屏幕效率和性能的装置。

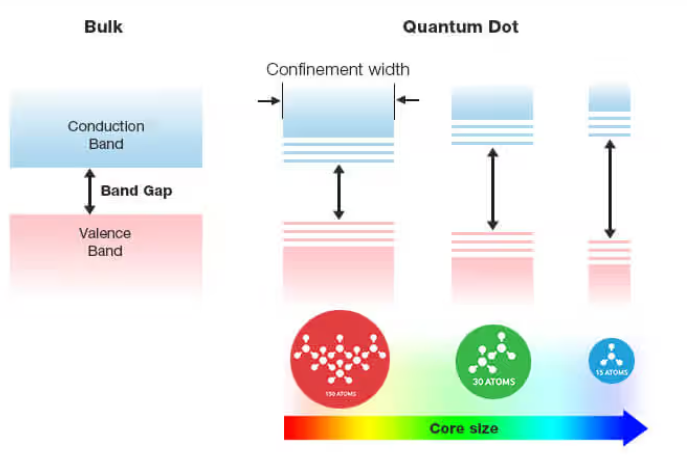

 量子点显示原理图

  这可以通过两种基本方式实现：

 .光致发光（PL）：其中量子点由光源激活，例如在LED背光液晶显示器中，量子点由蓝背光激活。

 .电致发光（EL）： 其中量子点嵌入每个像素中并通过电流激活和控制。

 量子点显示器的优势，包括：

 （1）高动态范围（HDR）支持，因为它们具有高峰值亮度特性；

 （2）由于出色的色彩饱和度和宽色域输出，能够实现最接近 BT 2020色彩空间；

 （3）低功耗和提高效率；

 （4）能够最大化色彩体积和对比度，以获得最佳观看体验。

 光致发光QD显示器（QD-PL）

 现在流行的技术在其光致发光（PL）模式，QD粒子的光发射由LED背光触发。这些显示器称为QD-PL型显示器。有许多方法可以实现量子点光致发光QD-PL，最常见是在panel表面实现发光显示，

 （1）量子点薄膜（QDEF）当前市面上大部分QD电视都使用量子点薄膜（QDEF）。量子点薄膜是三明治结构，上下两层为水氧阻隔膜，中间为量子点聚合物薄膜。量子点薄膜放置在导光板上面，从而远离LED封装，让QD所处的环境温度下降。量子点薄膜里面包含红色和绿色QD，其原理为背光模组中的蓝光LED发出蓝光，蓝光经过量子点薄膜时，一部分蓝光被红色量子点转换成红光，一部分蓝光被绿色量子点转换成绿光，未被转换的蓝光和量子点发出的绿光、红光一起组成白光，成为液晶显示屏的背光源。通过将QD颗粒放置远离光源，消除了热暴露的风险。然而，这种方法需要大量的量子点颗粒，这决定了相对高的制造成本。

 （2）量子点玻璃导光板（QDOG）量子点玻璃导光板是在玻璃光导板的表面涂布量子点聚合物涂层。这种方案不仅提供了QDEF的优点，同时避免了设计间隙，可以实现厚度小于5 mm的。QDOG方案虽然省去了两张价格昂贵的水氧阻隔膜，但是增加了价格昂贵的玻璃导光板，目前的成本较QDEF高。

 （3）量子点彩色滤光片（QDCF或称QDCC）量子点显示应用的最新发展之一是QD彩色滤光片（QDCC），其中量子点粒子被分散在光刻胶中，然后被图案化以替换子像素中的有色染料。量子点彩色滤光片中的每个像素点由3个次像素点构成，分别喷墨印刷上红色量子点、绿色量子点和扩散粒子。基本原理如图所示，在蓝背光的激发下，量子点彩色滤光片可发出色纯度非常高的三原色，从而提升显示色域。与传统滤色器模型的不同之处在于量子点的作用类似于有源元件，QDCC在转换通过它的光，而不是阻挡光。

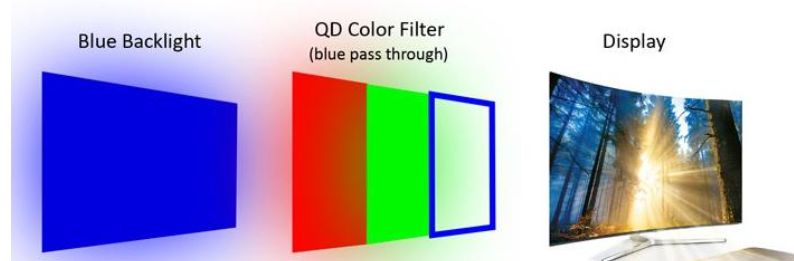

量子点彩色滤光片显示原理图

 电致发光QD显示器（QD-EL）

 量子点利用的电致发光方法是基于每个像素中的量子点，通过电流使其发光。这些显示器称为QD-EL型显示器。当采用这种电致发光机制时，量子点材料被放置在阳极和阴极之间，每个子像素包含红色，绿色和蓝色QD。

 优势：

 （1）非常宽的色域 - 因为量子点在窄光谱中发光并且可以很好地调；（2）高对比度 - 因为每个像素都可以独立控制；

 （3）低功耗时的高亮度 - 无需背光，无液晶层，无需滤色器

 （4）超高分辨率

 （5）不会烧屏，因为没有用有机材料

 （6）设计灵活性 - 由于没有背光，这种机制使该技术可用于灵活，可折叠，可卷曲和透明的显示器

 （7）与OLED相比，制造成本更低 - QD的图案化使用喷墨印刷的设备，而不是使用昂贵且缓慢的蒸发设备。不过这项新技术带来了一系列挑战，要实现这种方案还需要较长一段时间 。
